いびき可視化画像の見方
以下に、いびきレコーダで得られた可視化画像を4枚示します。左端から右端まで４分間で、１時間が15ラインで構成されています。
白いつぶつぶは、それぞれ1回のいびきに対応しています。黄色い線は、本アプリが自動検出した無呼吸と思われる個所です。
。以下の例では、21時台に単純いびき、23～0時台及び4時台に無呼吸と思われる症状が現れたことがよくわかります。

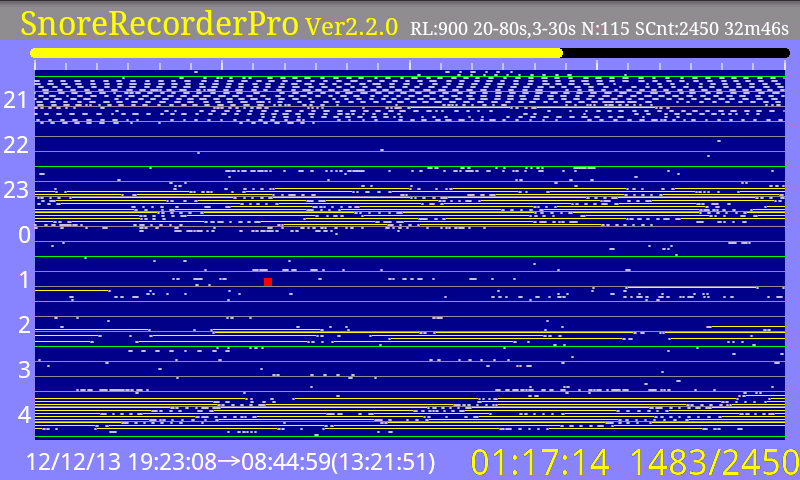

いびき可視化画像
睡眠時無呼吸症患者のデータです。21時から翌朝4時までの状態を示しています。白いつぶつぶ、黄色い線が見えます。
単純いびき部分の拡大

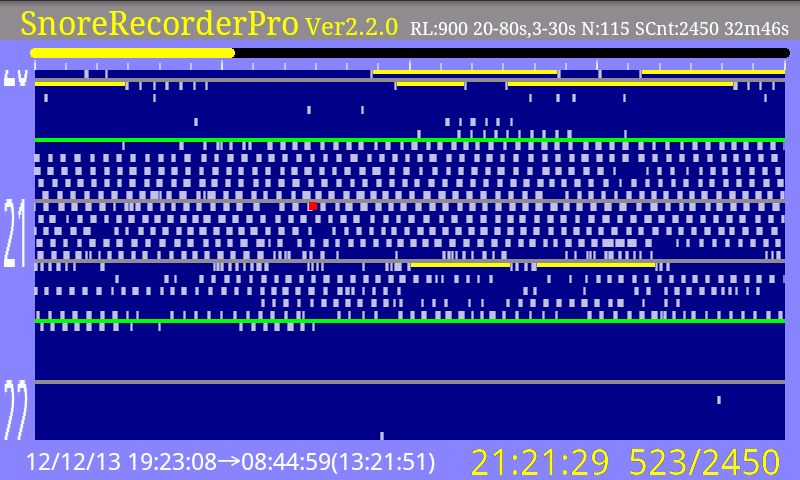

21時台の部分を拡大しました。白いつぶつぶがそれぞれいびきを表しています。この部分は通常のいびきをかいていると思われます。
無呼吸と思われる部分の拡大１

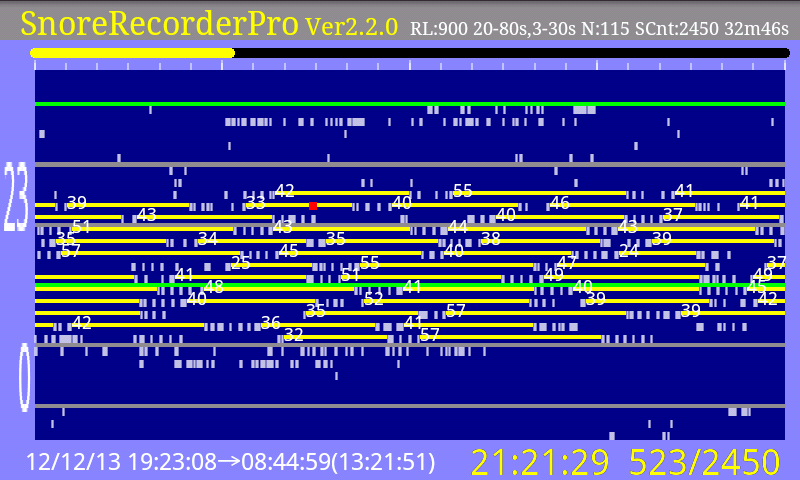

23時～0時台の部分を拡大した画像です。黄色い線は無呼吸と思われる個所です。数十回、呼吸が止まっているのがよくわかります
無呼吸と思われる部分の拡大２

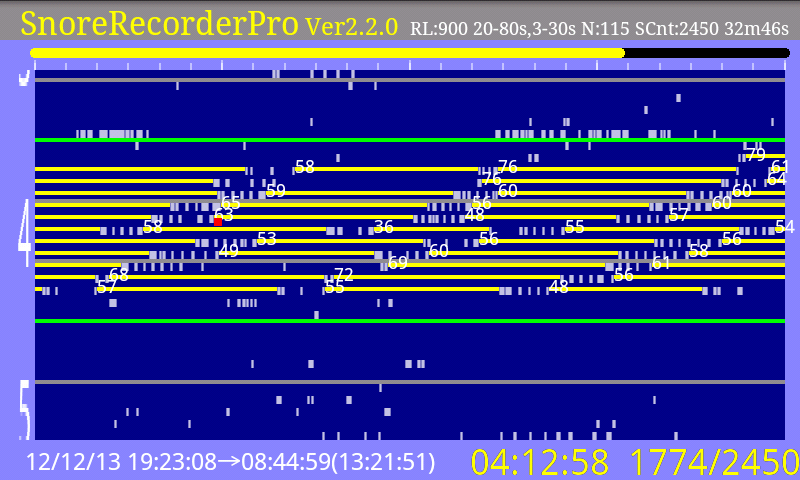

3時台の部分を拡大しました。黄色い線は無呼吸と思われる個所です。数字は無呼吸の秒数です。 1分程度、規則正しく呼吸が停止しているのが分かります。
